煤礦設備液壓支架故障_立柱損壞原因分析及工作原理
立柱是液壓支架的主要承力構件，其性能的好壞，對井下工作面的頂板維護和安全生產起著極其重要的作用，因此，找出立柱的損壞原因，使損壞降到最低點，有著十分重要的意義。液壓支架的立柱結構有單伸縮型、雙伸縮型、單伸縮帶機械加長段型三種，在此以雙伸縮立柱為研究對象，根據各種損壞形式，找出其損壞原因，提出預防措施。
(1)立柱損壞原因分析
根據多年支架大修統計，每套支架大修時立柱的損壞形式及其所占比例如下表所示。
立柱的損壞形式
|
損壞形式 |
所占比例 |
|
損壞形式 |
所占比例 |
|
外缸、中缸局部脹缸，上、下腔串液 |
3% |
|
導向套與缸體連接處的密封面損壞 |
1.5% |
|
中缸、活柱彎曲 |
4% |
|
外缸、中缸內壁銹蝕、磨損 |
5% |
|
外缸、中缸內壁軸向劃傷 |
3% |
|
電鍍面碰傷、劃傷、鍍層脫落 |
20% |
|
導向套與缸體連接螺紋損壞 |
1.5% |
|
|
|
雙伸縮立柱是由外缸、中缸、活柱、底閥、導向套、活塞等部分組成，其結構參見圖N，技術參數見下表。
46B6Z%7DUHM.png)
雙伸縮立柱技術參數
|
立柱
類型 |
外缸/cm |
中缸/cm |
活柱/cm |
工作
阻力
/kN |
外缸
內壓
/MPA |
中缸
內壓
/MPa |
總長
/cm |
|
外徑×內徑×長度 |
外徑×內徑×長度 |
直徑×長度 |
|||||
|
ZFS5100
ZZ560K
ZZP5200 |
φ24.5×φ20×φ125
φ27.3×φ23×128
φ27.3×φ23×124 |
φ19×φ16×90
φ22×φ18×93
φ22×φ18×91 |
φ14×110
φ16×123
φ16×128 |
1200
1372
1300 |
38.2
33
31.3 |
60
54
50.9 |
335
335.1
321.6 |
(2)工作原理

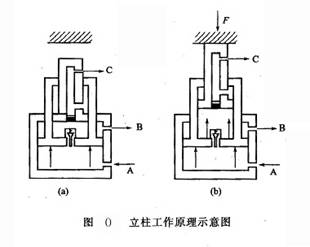

①升柱當操縱手柄扳到升柱位置時，由操縱閥來的高壓液通過管接頭進入一級缸（外缸）的活塞腔，使二級缸（中缸）首先伸出。一旦二級缸的活塞碰到導向套，二級缸活塞內的液體就上升，打開底閥（單向閥）使壓力液進入二級缸的活塞腔，活柱伸出，此時，初撐力為二級缸的面積乘以供油壓力[見圖O(a)]。
