港口設備_翻車機的維修——液壓站呼吸系統組成及工作原理

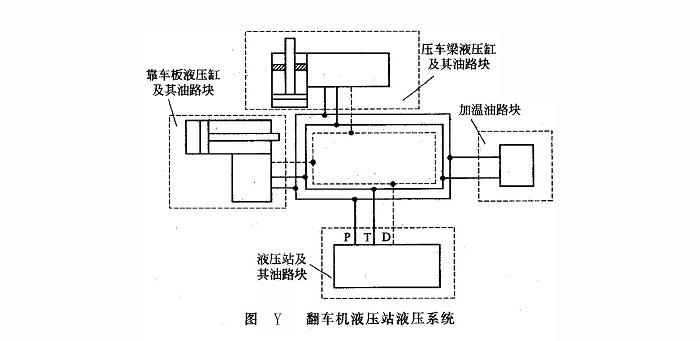

某港5#翻車機是煤四期擴容工程的重點設備。液壓站是翻車機的重要組成部分，其主體采用力士樂液壓技術設計、制造。翻車機液壓系統主要由液壓站及其油路塊，壓車、靠車液壓缸及其油路塊和加溫油路塊組成，見圖Y。

    通過靠車、壓車液壓缸的動作實現對車皮的夾緊固定，液壓站主要由油箱、控制油路塊、呼吸器等組成(見圖Z)。它是為壓車液壓缸和靠車液壓缸提供壓力和流量的動力源，以保證壓車梁、靠車板對車皮的可靠固定，從而實現安全翻轉。在液壓缸動作時，油箱內部油量變化引起油箱內氣壓變化。

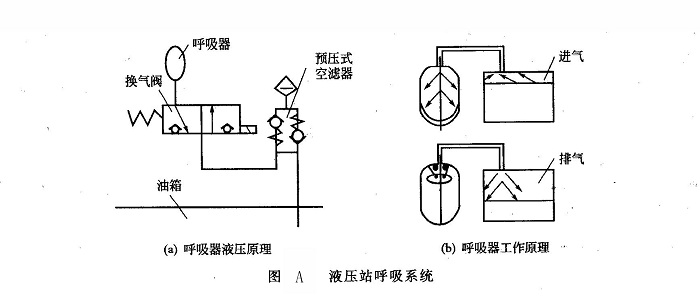

    為保證液壓缸工作的穩定性，通過旁路與主油箱連通的內置式呼吸器的呼吸來實現油箱內氣壓的恒定，見圖A。在油液流向液壓缸、油箱內部形成負壓時，呼吸器收縮，向油箱內部補充空氣，當負壓超過預壓式空濾器進氣單向閥設定值時，進氣單向閥打開，外界空氣進入油箱，保證內部壓力；在油液返回油箱、油箱內壓力增高時，油箱內的空氣返回呼吸器。壓力過高時，通過預壓式空濾器排氣單向閥釋放多余的壓力空氣。
