電液比例壓力閥原理簡介

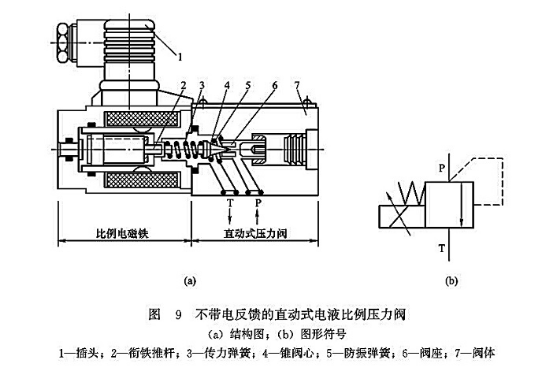

圖9為一種不帶電反饋的直動式電液比例壓力閥，它由比例電磁鐵和直動式壓力閥兩部分組成。直動式壓力閥結構與普通壓力閥的先導閥相似，所不同的是閥的調壓彈簧換為傳力彈簧3，手動調節螺釘部分換裝為比例電磁鐵。錐閥心4與閥座6間的彈簧5主要用于防止閥心的振動撞擊。閥體7為方向閥的閥體。當比例電磁鐵輸入控制電流時，銜鐵推桿2輸出的推力通過傳力彈簧3作用在錐閥心4上，與作用在錐閥心上的液壓力相平衡，決定了錐閥心4與閥座6之間的開口量。由于開口量變化微小，故傳力彈簧3變形量的變化也很小。若忽略液動力的影響，則可認為在平衡條件下，所控制的壓力與比例電磁鐵的輸出電磁力成正比，從而與輸入比例電磁鐵的控制電流近似成正比。這種壓力閥除了在小流量場合作為調壓組件單獨使用外，更多的作為先導閥與普通溢流閥、減壓閥的主閥組合，構成不帶電反饋的先導式電液比例溢流閥、先導式電液比例減壓閥，改變輸入電流的大小，即可改變電磁力，從而改變導閥前腔（即主閥上腔）壓力，實現對主閥的進口或出口壓力的控制。

圖10 (a)為位移電反饋型直動式電液比例壓力閥的結構圖，它與圖9所示的壓力閥所不同的是，此處的比例電磁鐵帶有位移傳感器1，其詳細圖形符號如圖10(b)所示。工作時，給定設定值電壓，比例放大器輸出相應控制電流，比例電磁鐵推桿輸出的與設定值成比例的電磁力，通過傳力彈簧7作用在錐閥心9上；同時，電感式位移傳感器l檢測電磁鐵銜鐵推桿的實際位置（即彈簧座6的位置），并反饋至比例放大器，利用反饋電壓與設定電壓比較的誤差信號控制銜鐵的位移，即在閥內形成銜鐵位置閉環控制。利用位移閉環控制可以消除摩擦力等干擾的影響，保證彈簧座6能有一個與輸入信號成正比的確定位置，得到一個精確的彈簧壓縮量，從而得到精確的壓力閥控制壓力。電磁力的大小在最大吸力之內由負載需要決定。當系統對重復精度、滯環等有較高要求時，可采用這種帶電反饋的比例壓力閥。

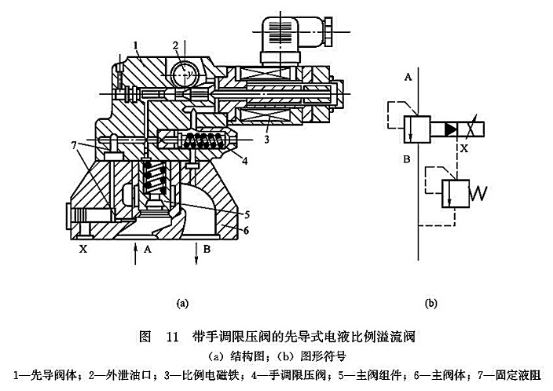

圖11為帶手調安全閥的先導式電液比例溢流閥。它的上部為先導級，是一個直動式比例壓力閥，下部為功率級主閥組件(帶錐度的錐閥結構)5，中部配置了手調限壓閥4，用于防止系統過載。圖11中，A為壓力油口，B為溢流口，x為遙控口，使用時其先導控制回油必須單獨從外泄油口2無壓引回油箱。該閥的工作原理除先導級采用比例壓力閥之外與普通先導式溢流閥基本相同。手調限壓閥與主閥一起構成一個普通的先導式溢流閥，當電氣或液壓系統發生意外故障時，它能立即開啟使系統卸壓，以保證液壓系統的安全。

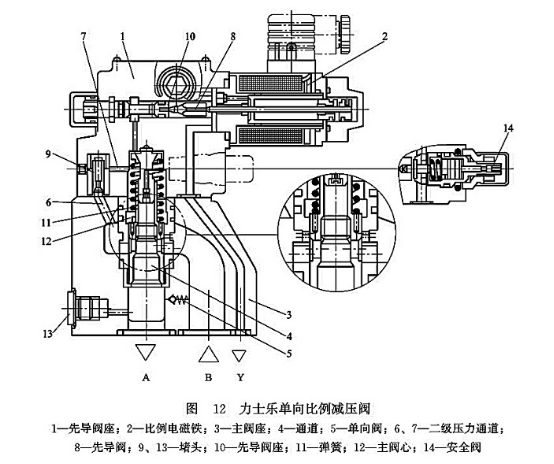

圖12所示為力士樂單向比例減壓閥。與普通單向減壓閥相比，比例減壓閥用比例電磁鐵取代了調壓螺栓。
