順序動作不正常的故障分析與排除

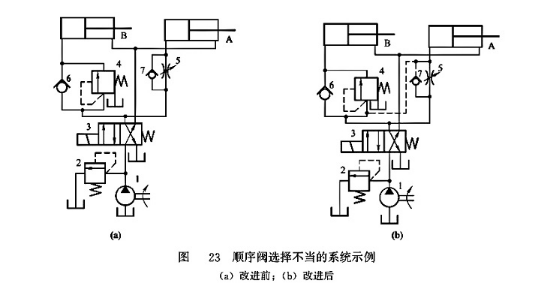

圖23 (a)所示的系統中，液壓泵1為定量泵，液壓缸A所屬回路為進油節流調速回路。液壓缸A的載荷為液壓缸B載荷的1/2。液壓缸B前設置順序閥4，其壓力調定值比溢流閥2低1MPa。要求液壓缸動作的順序是缸A動作完了缸B再動作。但當啟動液壓泵并使電磁換向閥3通電以左位工作時，出現液壓缸A和B基本同時動作的故障，不能實現缸A先動作缸B后動作的順序。

系統中，雖然液壓缸A的載荷是液壓缸B載荷的1/2，并且缸B前安裝了順序閥，好像應該能實現缸A先動作缸B后動作的順序，但其實不然。因為通向液壓缸A的油路為節流閥進油節流調速回路，系統中的溢流閥2起定壓和溢流作用。因此溢流閥的閥前壓力是恒定的，并總有一部分油液從溢流閥溢回油箱。改變調速閥5的開口度，進入液壓缸A的流量相應改變，于是液壓缸A的運動速度得到調節。由于液壓泵為定量泵，一部分油液經節流閥進入液壓缸，另一部分油液必然要溢回油箱。

液壓缸B前安裝的是直控順序閥，也稱內控式順序閥。在溢流閥溢流時，系統工作壓力已達到打開順序閥的壓力值，所以在液壓缸A運動時，液壓缸B也開始動作。這說明直控順序閥4在回路中只能起到液壓缸B不先動作的作用，而不能起到后動作的作用。

如果將回路改進一下，如圖23 (b)所示，將直控順序閥4換成他控順序閥，并且將順序閥的他控油路接在液壓缸A與節流閥之間的油路上，這樣，控制順序閥啟閉是由液壓缸A的負載壓力決定的，與順序閥的入口壓力無關。所以將他控順序閥的控制壓力調得比液壓缸A的負載壓力稍高，就能實現缸A先動作、缸B后動作的順序。動作過程是；啟動液壓泵，調節溢流閥的閥前壓力，電磁換向閥通電后左位工作，壓力油一部分通過節流閥進入液壓缸A，推動缸A運動，一部分由溢流閥溢回油箱。當液壓缸A運動到終點時，其載荷壓力迅速增高，并達到他控順序閥的控制壓力時，他控順序閥主油路接通，液壓缸B開始動作。

這里有兩點應該注意：一是他控順序閥的控制油路不能接在節流閥前；二是液壓系統中溢流閥的調定壓力應按液壓缸B的載荷壓力調定，否則將不能排除上述故障。原因是由于液壓缸B載荷是液壓缸A載荷的2倍，液壓缸B的工作壓力是液壓系統的最高壓力，因此整個液壓系統的工作壓力應按液壓缸B能正常動作來調定。
