電液比例閥

    一般的液壓閥都是手調的，都是對系統的液壓參數——流量、壓力等進行通斷式控制的元件。但在相當一部分液壓系統中，手調的通斷式控制不能滿足要求，而這些系統又不需要像電液伺服閥那樣有較高的精度和響應速度，通常只希望采用較簡單的電氣裝置，在對精度和響應速度沒有很高要求的情況下實現連續控制或遙控。比例閥正是根據這種需要，在通斷式控制元件和伺服控制元件的基礎上，發展起來的一種新型電-液控制元件。

    目前常用的比例閥大多是電氣控制的，所以一般也稱為電液比例閥。電氣控制可采用電磁式或電動式，但常用的是電磁式。

    由于比例閥是在普通液壓閥的基礎上加設比例電磁鐵而形成并發展起來的，所以比例閥也分為壓力控制、流量控制、方向控制三大類。

    1．比例壓力閥

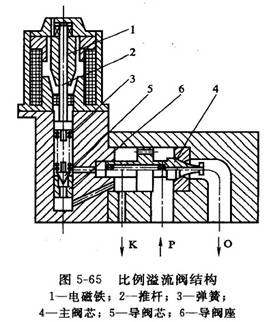

    圖W所示為一種典型的比例溢流閥結構。它由直流比例電磁鐵（又稱電磁式力馬達）和先導式溢流閥組成，是一種電液比例壓力閥。

    當電流（電信號）輸入電磁鐵1后，便產生與電流成比例的電磁推力，該力通過推桿2、彈簧3作用于導閥芯5上，這時頂開導閥芯所需的壓力就是系統所調定的壓力。因此，系統壓力與輸入電流成比例。如果輸入電流按比例或按一定程序地變化，則比例溢流閥所控制的系統壓力也按比例地或按一定程序地變化。

    由于一般先導式壓力閥都由先導閥和主閥兩部分構成，因此，只要改變圖W所示結構的主閥，就可以獲得比例減壓閥、比例順序閥等不同類型的比例閥。

    若將圖W所示結構的主閥部分去掉，便是直動式比例壓力閥的結構形式。

比例壓力閥的應用很廣，圖X所示為各種壓力機經常采用的多級壓力控制回路[圖X(a)]及改用比例壓力閥后進行連續控制的實例[圖X(b)]。圖中表示的是三級壓力控制，還可以有五級或更多級的控制。采用比例控制后不僅大大減少了液壓元件，簡化了管路，方便了安裝、使用和維修，降低了成本，顯著提高了控制性能，使壓力調整由原來的階躍式變?yōu)楸壤y控制的緩變式[圖X (c)]，因此避免了壓力調整引起的液壓沖擊和振動，提高了性能。
